제로에너지건축물 컨설팅
친환경건축계획 컨설팅
그린리모델링 - (주)친환경계획그룹 청연 신사옥
국내 최초 그린리모델링 & 제로에너지건축물 인증(이자지원 및 용적율 인센티브)
에너지효율등급
녹색건축인증
최우수등급
ZEB
제로에너지빌딩
그린리모델링
GREEN REMODELING
STEP 1
건축개요
(주)친환경계획그룹 청연 신사옥
- 대지위치
- 서울특별시 강남구 논현로71길 6(역삼동 790-10)
- 지역지구
- 도시지역, 제3종일반주거지역, 대공방어협조구역
- 주요용도
- 제2종근린생활시설
- 규모
- 지상 6층 지하 1층
- 구조
- 철근콘크리트조
- 대지면적
- 395.40㎡
- 건축면적
- 220.50㎡
- 연면적
- 1,313.00㎡
- 용적율
- 269.06%
![chungyeon-new-office 청연 신사옥](http://www.chungyeon.co.kr/wp-content/uploads/2018/01/chungyeon-new-office.jpg)
STEP 2
사업 진행 과정
기존 건축물 검토 및 사업 인허가
![service-img-4-01 청연 신사옥 기존 건축물](http://www.chungyeon.co.kr/wp-content/uploads/2018/01/service-img-4-01.jpg)
- 대지현황 분석 및 기존건축물 성능 측정
- 에너지 절감 기술요소 적용
- 환경성능 향상방안 도출(채광, 환기, 열교 등)
- 그린리모델링 이자지원사업 신청
- 제로에너지건축물 인증 및 녹색건축인증 진행
- 건축허가 접수 및 심의(용적율 인센티브)
- 기존건축물 철거 및 리모델링 진행
STEP 3
환경성능 향상
Indoor Environmental Improvement
기밀성능 강화 및 열교차단
![service-img-4-02-1](http://www.chungyeon.co.kr/wp-content/uploads/2018/01/service-img-4-02-1.png)
열교차단 파스너
![service-img-4-02-2](http://www.chungyeon.co.kr/wp-content/uploads/2018/01/service-img-4-02-2.png)
적용전 일반 파스너 적용
![service-img-4-02-3](http://www.chungyeon.co.kr/wp-content/uploads/2018/01/service-img-4-02-3.png)
적용후 열교차단 파스너 적용
전동블라인드 차양 일사차단
![service-img-4-03-1](http://www.chungyeon.co.kr/wp-content/uploads/2018/01/service-img-4-03-1.png)
전동블라인드 차양
![service-img-4-03-2](http://www.chungyeon.co.kr/wp-content/uploads/2018/01/service-img-4-03-2.png)
적용전 냉방부하 상승
![service-img-4-03-3](http://www.chungyeon.co.kr/wp-content/uploads/2018/01/service-img-4-03-3.png)
적용후 냉방부하 저감
입면개선으로 자연환기향상
![service-img-4-04-1](http://www.chungyeon.co.kr/wp-content/uploads/2018/01/service-img-4-04-1.png)
윈드캐쳐 이용 실내 기류유입 유도
![service-img-4-04-2](http://www.chungyeon.co.kr/wp-content/uploads/2021/09/service-img-4-04-2.png)

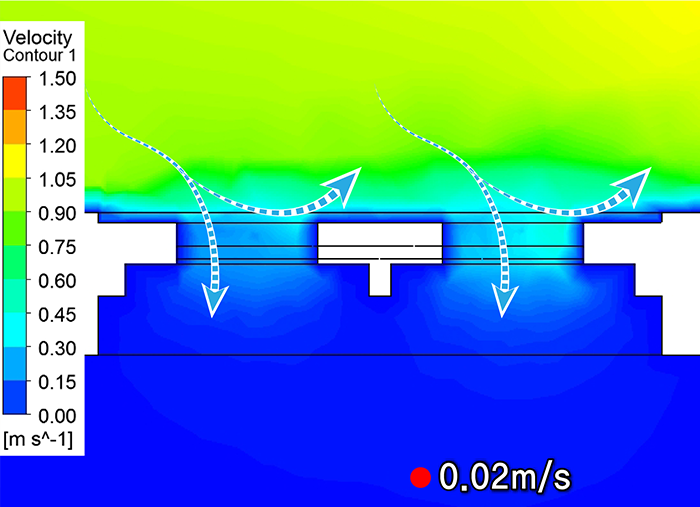

적용전 기존 커튼월 외피
![service-img-4-04-3](http://www.chungyeon.co.kr/wp-content/uploads/2021/09/service-img-4-04-3.png)

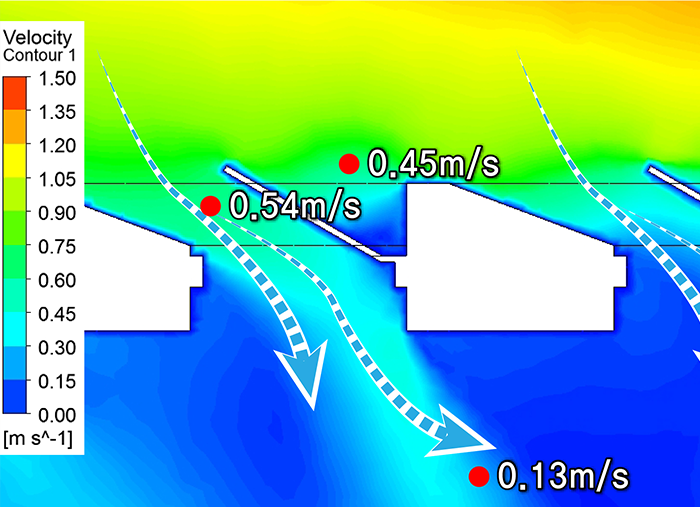

적용후 윈드캐쳐 적용 기류 유입
STEP 4
에너지성능 향상
Energy Performance Improvement
건축물 에너지효율등급
원안(기존 건축물)
![service-icon-4-02-1 변경전 3등급](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-1.png)
변경전 3등급
![service-icon-4-02-2 변경후 1++등급](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-2.png)
변경후 1++등급
외벽/지붕/바닥 단열성능 강화
![service-icon-4-02-3 비드법보온판 나등급 50mm](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-3.png)
비드법보온판
나등급 50mm
![service-icon-4-02-4 PF보드 125mm (비드법 255mm 성능)](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-4.png)
PF보드 125mm
(비드법 255mm 성능)
창호성능 및 차폐성능 강화
![service-icon-4-02-5 일반 복층유리](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-5.png)
일반 복층유리
![service-icon-4-02-6 로이 삼중유리](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-6.png)
로이 삼중유리
창면적비 최적화
![service-icon-4-02-7 창면적비 41%](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-7.png)
창면적비 41%
![service-icon-4-02-8 창면적비 21%](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-8.png)
창면적비 21%
고효율 EPI, 전열교환기
![service-icon-4-02-9 고효율 EHP](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-9.png)
고효율 EHP
![service-icon-4-02-10 폐열회수 환기장치](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-10.png)
폐열회수 환기장치
모든 조명 LED 및 각종 센서
![service-icon-4-02-11 LED 100%](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-11.png)
LED 100%
![service-icon-4-02-12 동작감지센서 카운터센서](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-12.png)
동작감지센서, 카운터센서
태양광발전 16.9kWP 설치
![service-icon-4-02-13 고효율 PV모듈](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-13.png)
고효율 PV모듈
![service-icon-4-02-14 일조 8시간 이상](http://www.chungyeon.co.kr/wp-content/uploads/2017/12/service-icon-4-02-14.png)
일조 8시간 이상
STEP 5
에너지 자립율
0
%
에너지 절감율
0
%
