  • 주풍향/간절기풍향에 따른 보행자 및 주요실 실·내외 쾌적기류 환경 분석
  • 사업부지 인근 기상대의 최근 기상자료를 수집 활용하여 기초 데이터로 활용
  • Computational Fluid Dynamics(CFD) 프로그램을 통한 정량적 기류환경 분석 제시
평가방법
평가방법
분석프로그램 검토사항
DesignBuilder CFD 보퍼트 풍력계급표를 고려한 외부기류, 쾌적한 실내 자연환기 계획, 아트리움 기류 흐름 및 열환경 분석

표를 좌우로 움직이면 전체 내용을 보실 수 있습니다.

Step 1

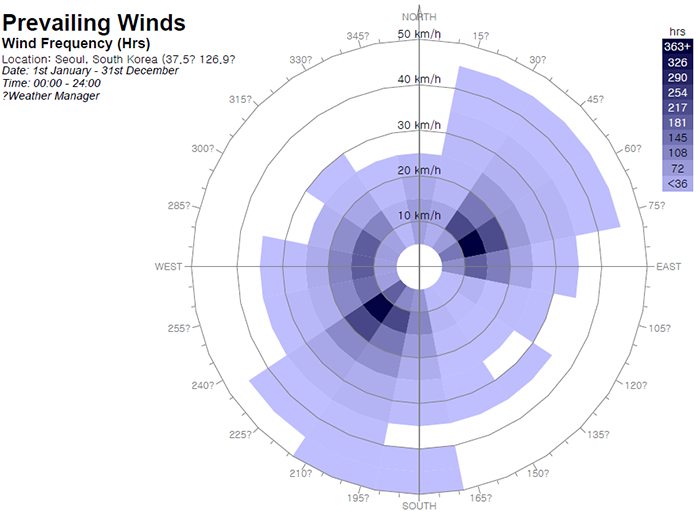

기상데이터 분석
Step 2

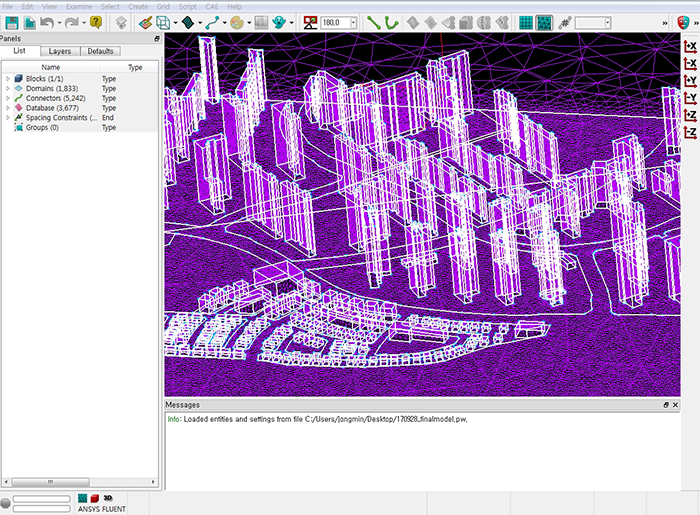

분석대상 모델링
Step 3

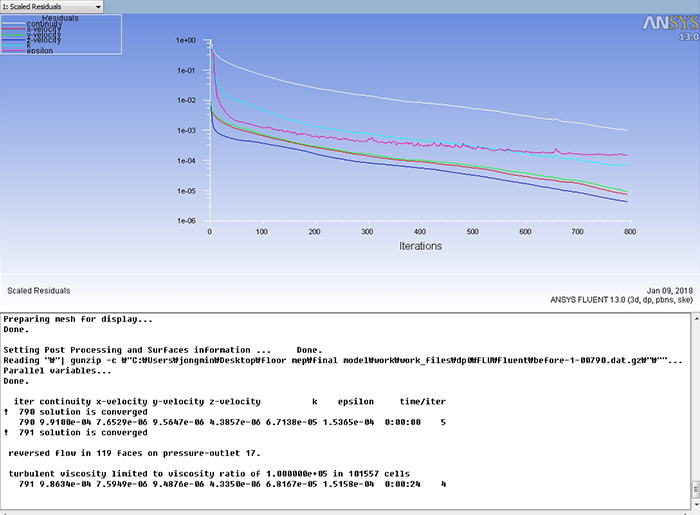

분석 및 결과도출
단지 바람길 및 보행기류 분석
  • 바람길 분석을 통한 단지 내 정체기류 감소로 외부 온도 감소 및 쾌적한 보행기류 방안 제안

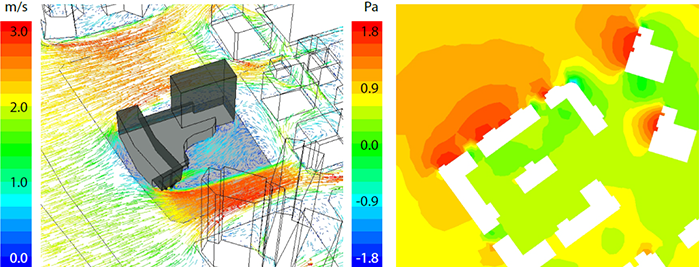

보행자 풍속분석 / 주동별 평균풍압

실내 자연환기 분석
  • 적정 개구부 위치 및 크기, 기류유입 기법으로 실내공기질 개선과 냉방부하를 절감

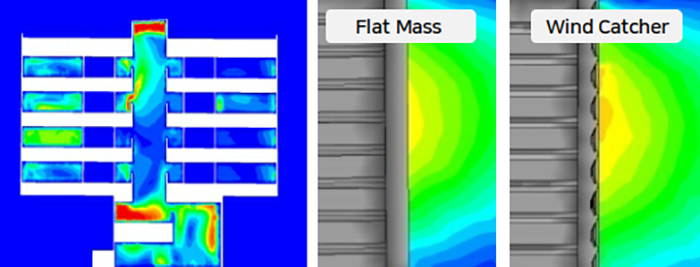

아트리움 / 윈드캐쳐 설치

연돌효과 평가

연돌효과 평가

연돌효과 평가

  • 공기 흐름으로 인한 문제 방지를 위해 건물 내 연돌효과 검토
  • 대상 건물의 연돌효과 발생부위 사전검토 후 검토부위 설정
  • 검토부위 시뮬레이션을 통해 연돌효과 발생 유무 검토 후 대안 제시
평가기준
평가기준
미국 ASHRAE 기준 독일 DIN33411 기준
일반출입문: 50Pa 이하, 엘리베이터: 25Pa 이하 일반출입문 : 100N 이하

표를 좌우로 움직이면 전체 내용을 보실 수 있습니다.

시뮬레이션 수행 프로세스
고층건물 연돌효과 검토
  • 대상 건물의 공기유입부, 상승부, 유출부 조사를 위해 사전 도면 검토를 실시
  • 검토 부위별 각기 다른 존으로 설정하여 시뮬레이션 프로그램을 실시하고 도출된 결과 분석 및 대응방안 제시
사전 도면 검토

사전 도면 검토

시뮬레이션 및 결과 도출

시뮬레이션 및 결과 도출
